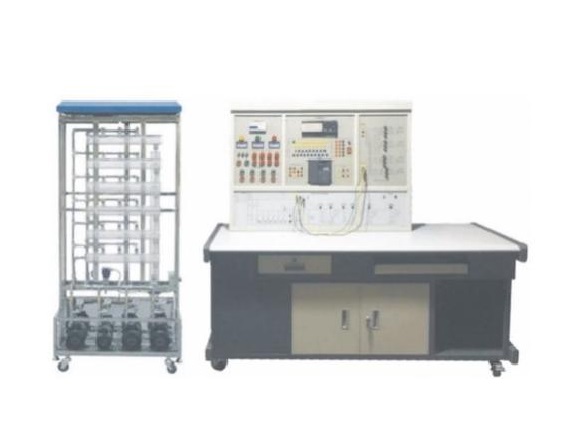

产品说明

控制平台采用PLC+ 变频器的开放式控制结构，提供组态软件和PLC 开发环境，可以让学生自行设计控制方案，灵活性强。控制平台有热过载保护、过流 保护、漏电保护、接地保护、工频和变频联锁控制等多多重保护机制。控制系统能模拟真实的给水系统，有自动控制和手动控制两种控制方式，当自动控制 失效时，系统由手动控制方式运行。

控制对象全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统 由四台水泵构成，其中两台常规变频循环泵， 一台休眠小泵， 一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能够生动模 拟大楼给排水系统的典型结构。

技术参数

1、 输入电源：三相四线～380V±10%  50Hz

2、 环境温度：+4℃~+45℃

3、 装置容量：<5kVA

4、 外形尺寸：控制屏1620mm×805mm×1590mm 控制柜900mm×760mm×1960mm

5、 安全保护：具有漏电自动保护装置
