产品说明

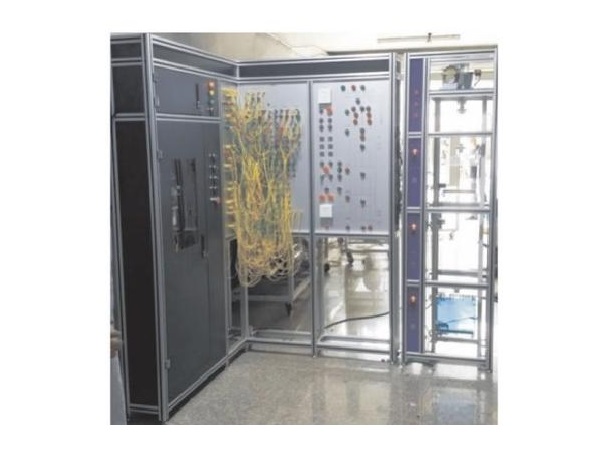

本装置是根据当前真实电梯电气的安装调试和维护保养的需求而

开发的一种电梯电气实训考核装置平台。适用于各职业院校、技工类

学校的楼宁自动化、机电自动化等电梯相关专业以及职业资格鉴定中

心和培训考核机构。

该装置采用NICE1000 电梯一体控制器系统，曳引机组、井道、

电气安全保护等装置均采用模拟器件的形式，学生借助电梯电气图对

这两个部分进行安全型插线连接，通过模拟运行检验连接的正确性与

排除出现的故障，使学生能够在本装置上初步掌握电梯电气原理与调

试的技能，为真实电梯电气的安装调试、维护保养打下基础。该装置

主要包括电源箱、控制柜、接线面板1、接线面板2、模拟信号板五个

部分，连接完成实训考核。

技术指标

1、电源输入：三相五线AC380V  50Hz;

2、安全保护：接地，漏电(动作电流≤30mA) 过压，过载，短路；

3、整机功耗：≤0.75KW;

4、整机重量：≤150KG;

5、外形尺寸：1570mm×1140mm×2000mm  ( 长x宽×高)
