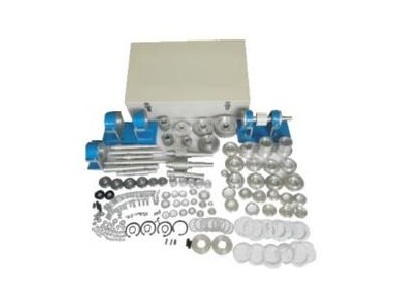

功能特点

本实验箱人共有零件68种125件，另配有标准件7类166件，该套轴 系是目前国内同类产品中较为齐全，数量最多，覆盖教材内容较广的产 品，其设计先进，加工精细，提供装配方案图例三十一例，有利于开阔 丰富学生的视野，对开展轴系结构设计和轴系结构分析培养学生的机械 设计能力具有明显效果。

性能规格

1.模型材料除标准件外全部用铝合金制作

2.实验箱尺寸：580×360×200mm 左 右

3.实验箱重量：28KG 左右

功能及特点

该套轴系结构设计实验箱是本公司最新研制开发的全新轴系教学设 备，较完整的概括了轴系部分教学与教材的内容，基本零件中共有68种 125件，另配有标准件7类166件，该套轴系是目前国内同类产品中较为 齐全、数量最多、覆盖教材内容较广的产品，其设计先进，加工精细

提供装配方案最多(三十一种)有利于开阔丰富学生的视野，对开展轴 系结构设计和轴系结构分析，培养学生的机械设计能力具有明显的效

果。

该套轴系结构设计实验箱，能方便的组合三十一种以上轴系结构方 案，具有内容系统方案多样的特点，同时还可利用两块底板处于不同的 位置(同一平面或垂直平面),实现创意组合及相互传动，突破原有产 品单一的平面组合内容，扩大了使用范围，丰富子教学内容，更能启发 学生的创新思维，加深对轴系内容学习的兴趣，为今后的机构创新设计 打下一定的基础。

本公司提供三十一套组合装配图，学生可在实习老师的指导下，按 图选用零件及标准件进行组装分析，也可另行设计新的方案组装。

该套轴系零件全部采用铝合金为原材料，加工精密，配有专用的实 验箱存放，在实验时可根据选择方案，按装配图及零件明细表，将零件 及标准紧固件选配齐全，分先后步骤在底板上一步步进行组装，达到完 全符合装配图为止，再转动轴类旋转零件，是否转动灵活、装配正确， 并可进行结构分析、讨论。

注意事项

1.该套零件全部采用铝合金制作，在选用时不得任意敲打、锤挫，以免 伤害零件表面，影响今后使用。

2.爱惜零件，不得丢失，每箱零件只能单独装箱存放，不得与其它箱内 零件混杂在一起，不利于下次实验使用。

3.每套实验箱配备有说明书和装配图，图纸需爱惜使用，不得弄脏、损 坏和丢失，实验完成后将说明书存放在箱中。
