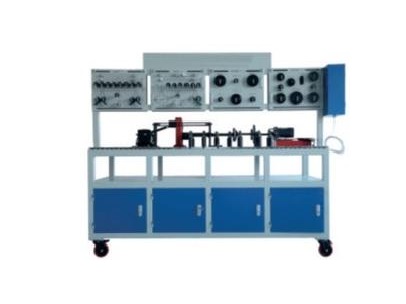

概述

该设备以全新的机械基础创新、教学、实验、培训新理念，运用模块化、人机工

程设计理论，高精度制造技术制造而成。配有多媒体模拟实验教学软件，是学习者巩

固机械基础理论和培训掌握机械安装、调试、测量的实际操作技能的必备实验设备

(大学本科，专科适用)。

实验目的和意义

1)通过实验将枯燥的机械概念通过实体的运行得到直观体现。使学习者获得学习的

兴趣和理论概念的巩固。

2)通过实验使学习者建立起清晰的机械装配、安装调整及同轴度、平行度等形位公

差的概念。

3)通过实验获得对分析、评判处理机械加工误差、装配误差等系统综合误差对机械

传动性能影响的实际能力。

4)通过实验使学习者学会和掌握机械工卡量具的使用和获得长度测量、角度测量等

尺寸与形位公差测量的相关知识。

5)该设备可供6-8个学生双面操作，零件存放有序，便于实验和管理。

功能与特点

概述

1)本实验台能够进行单轴的安装分析，共线轴系、平行轴系的联接与运转测量、带

传动、链传、齿轮传、机械传动系统的安装、测量以及对比分析。不同转速、载

荷条件下的简单特性比较。

2)本实验台突破了传统轴系搭接的静态理念，在轴系搭接完成后，通过实际运转，

体验安装的相关问题。

3)实验台是将机械测量同性能相互联系，在运转的环境下，对精度建立起直观的概

念。

4)在安装过程中，掌握相关工业测量量具的使用，直接提高动手能力。

5)多种传动类型的比较分析，充分理解不同传动类型的特点及其适用范围。

6)配备了详尽实验指导书。

系统主要技术参数

1.交流电机A:220v, 功率250w,1440 转/分

2.交流电机B:220v, 功率60w,0-300 转/分

3.水平仪(可测水平、垂直、45度)

4.外形尺寸：2100×780×2050mm

5.重量：约400kg
