产品说明

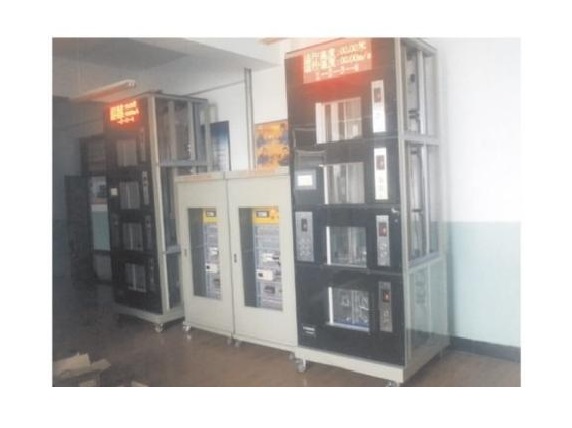

本装置是专门为职业院校开设的电气自动化、机电一体化、机械制造与自动化等相关专业而研制的，装置根据智能建筑中升降电梯的机构按照一定的比 例缩小设计，所用设备、器件与实际电梯基本一致，采用槽钢方管框架结构整体设计，有机玻璃面板，融低压电气、 PLC、 变频调速、智能人机、传感检 测、视频监控、智能考核系统等于一体，实现智能电梯复杂的开关量控制、时序逻辑控制。通过该装置的操作训练可考核学生掌握智能电梯的装调与维护综 合能力，如电梯呼梯盒的安装、井道信息系统的安装、平层开关检测位置调整、门机机构调整、电气控制柜的器件安装、接线、变频器参数设置、 PLC编程 与调试、电梯群控功能调试、电梯故障排除、运行维护等，除了满足专业实训教学，还能开展技能考核以及职业技能竞赛。

技术性能

1.输入电源：三相五线制 AC380V±10%  50Hz;

2.工作环境：温度-10℃~+40℃

相对湿度<85%(25℃)海拔<4000m; 3.装置容量：<1.5kVA;

4.整机尺寸(对象+控制柜+电脑桌):

4360mm×1000mm×3000mm; 5.单台电梯尺寸：1000mm×1000mm×3000mm; 6.控制方式：开关量/数字量双控及VVVF 技术；

7.安全保护措施：具有接地保护、漏电保护功能，

安全性符合相关的国标标准。
