概述

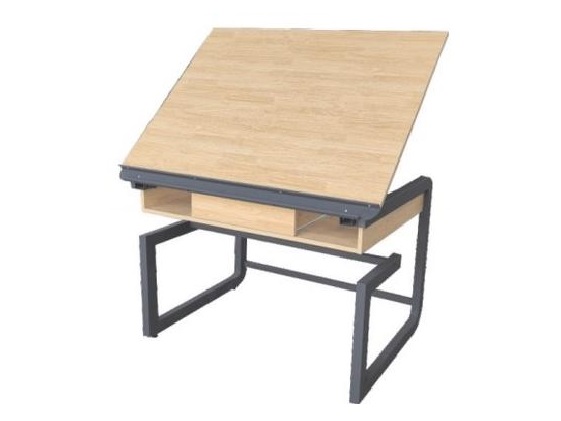

1.整体规格尺寸：900*700*800mm

2.主要结构特点及性能说明：

根据绘图课程教学的要求，多功能设计，桌面的倾角调节，具有 给图课程配套绘图和绘画学习和作业功能。

桌面正面为磁性板，背面为防潮PVC,  四边由硬质塑料密封，左 侧印有水平基准线刻度，右侧印有角度刻度线，绘图更便利。图板左 侧滑座标有mm 水平基准刻度线，为制图提供便利和精准的双重保

障。同时在左侧安装有旋钮式刹车装置，方便固定平行尺。轨道式结 构内藏重锤，图板倾斜时仍然可定点滑动，即使大角度，平行尺也不 会自动下滑。平行尺尺缘经防渗墨加工，铝合金握把经阳极电镀处

理，尺身可实现±15度的角度变化。同时图板右侧滑座标有0度、5  度、10度、15度的角度线，方便平行尺进行角度调整。平行尺可根  据需要，进行1~3mm 的上下浮动调整。平行尺还可向上翻起，根据 需要进行0~270度翻转，方便放置、取下图纸和图板清洁。
